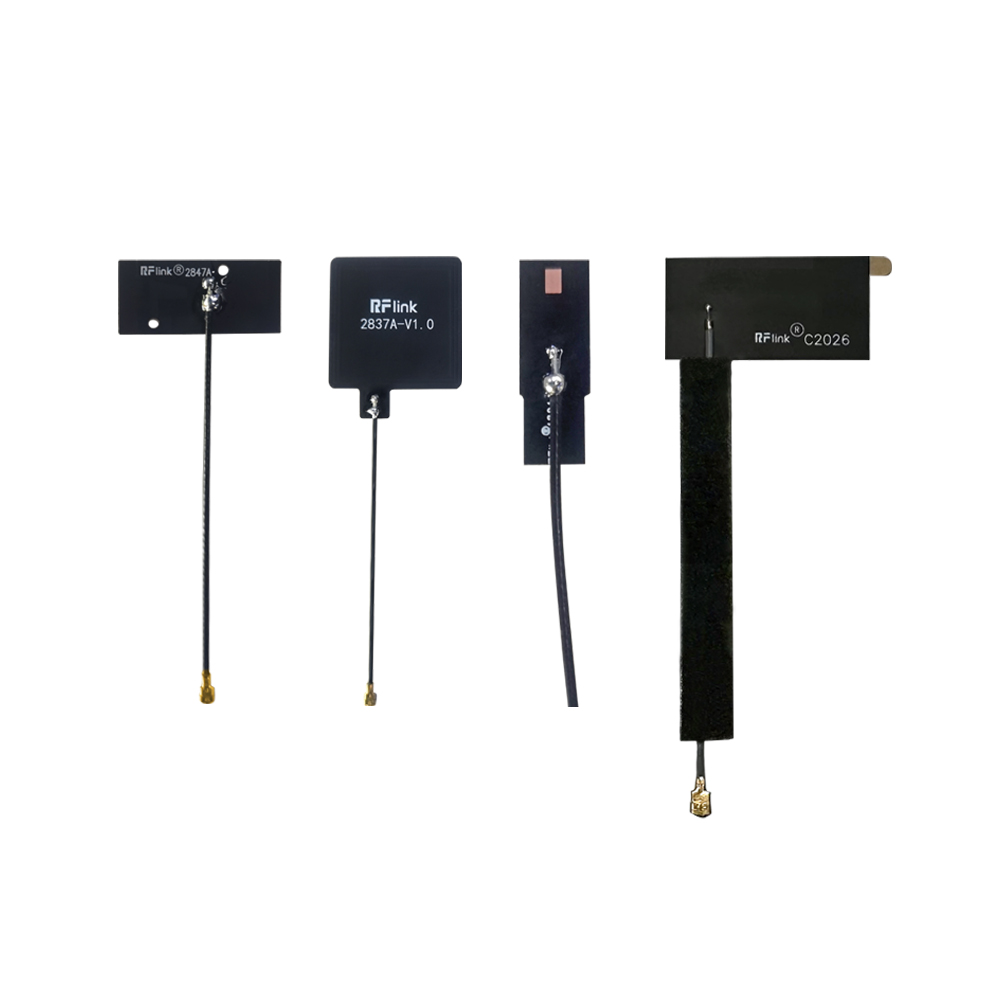

Eine FPC-Antenne ist eine flexible interne Antenne, die häufig in kompakten drahtlosen Geräten verwendet wird. Sie wird auf einem flexiblen Leiterplattenmaterial hergestellt und normalerweise mit Klebstoff im Produktgehäuse befestigt. Da sie dünn, leicht und flexibel in der Platzierung ist, wird eine FPC-Antenne häufig in IoT-Geräten, Trackern, Smart-Home-Produkten, Handheld-Terminals, drahtlosen Modulen und kompakten Industrieanlagen verwendet.
Die Auswahl einer FPC-Antenne ist nicht nur eine Frage der richtigen Größe. Frequenzband, Antennenplatzierung, Kabellänge, Steckertyp, Gehäusematerial, benachbarte Komponenten und die endgültige Gerätestruktur können die Antennenleistung beeinflussen.
Dieser Leitfaden erklärt, wie Sie eine FPC-Antenne auswählen und wann eine kundenspezifische FPC-Antenne erforderlich sein kann.
Was ist eine FPC-Antenne?
Eine FPC-Antenne ist eine Antenne, die auf flexiblem Leiterplattenmaterial aufgebaut ist. Im Gegensatz zu einer PCB-Antenne die direkt auf eine starre Leiterplatte gedruckt wird, kann eine FPC-Antenne an einer geeigneten Position im Gerätegehäuse angebracht werden.
Diese Flexibilität macht sie nützlich, wenn die Haupt-PCB nur begrenzten Platz hat oder wenn die Antenne von Batterien, Displays, Metallteilen oder störenden Komponenten entfernt platziert werden muss.
FPC-Antennen werden häufig verwendet für:
- IoT-Sensoren
- GPS-Tracker
- Smart-Home-Geräte
- Bluetooth-Produkte
- WiFi-Geräte
- LoRa-Endgeräte
- Wearables
- Handheld-funkgeräte
- Industrielle Überwachungsausrüstung
1. Bestätigen Sie das Frequenzband
Der erste Schritt bei der Auswahl einer FPC-Antenne ist die Bestätigung des erforderlichen Frequenzbands. Die Antenne muss mit dem drahtlosen Modul und dem Kommunikationsstandard übereinstimmen, der im Gerät verwendet wird.
Häufige FPC-Antennenfrequenzbänder umfassen:
- 433MHz
- 868 MHz
- 915 MHz
- 2,4GHz
- 5 GHz
- GNSS-Bänder
- LTE-/4G-/Mobilfunkbänder
- WiFi- und Bluetooth-Bänder
Wenn die FPC-Antenne nicht zum erforderlichen Frequenzband passt, kann das Gerät eine schlechte Signalstärke, eine kurze Kommunikationsreichweite, ein hohes VSWR oder eine instabile Verbindung aufweisen.
Für Geräte, die mehrere drahtlose Systeme unterstützen müssen, wie LTE + GNSS oder WiFi + Bluetooth, kann eine Multiband-FPC-Antenne erforderlich sein.
2. Verfügbaren Einbauraum prüfen
FPC-Antennen werden oft ausgewählt, weil sie für kompakte Geräte geeignet sind. Sie benötigen jedoch dennoch genügend Platz, um ordnungsgemäß zu funktionieren.
Bevor Sie eine FPC-Antenne auswählen, sollten Ingenieure prüfen:
- Verfügbare ebene Fläche im Gehäuse
- Abstand zu Batterien und Metallkomponenten
- Abstand zur PCB-Massefläche
- Kabelverlegungsweg
- Gehäusematerial und -dicke
- Ob die Antenne während der Produktion in einer konsistenten Position installiert werden kann
Eine FPC-Antenne sollte nicht willkürlich in das Gerät gequetscht werden. Ihre Position sollte früh in der Produktdesignphase geplant werden.
3. Antennenplatzierung bewerten
Die Antennenplatzierung ist einer der wichtigsten Faktoren für die Leistung einer FPC-Antenne. Selbst eine gut konstruierte Antenne kann schlecht funktionieren, wenn sie zu nahe an Metallteilen, Batterien, Displays, Motoren oder dichten Schaltungsbereichen platziert wird.
Eine schlechte Platzierung kann verursachen:
- Niedrigere Antenneneffizienz
- Frequenzverstimmung
- Höheres VSWR
- Instabiles Signal
- Reduzierte Kommunikationsreichweite
In vielen Fällen ist der beste Ort für eine FPC-Antenne nahe der Kante des Kunststoffgehäuses, mit ausreichend Abstand zu Metallteilen und anderen HF-Störquellen.
4. Wählen Sie das richtige Kabel und den richtigen Stecker
Die meisten FPC-Antennen werden über ein Koaxialkabel mit dem HF-Modul verbunden. Häufige Steckertypen sind IPEX, U.FL, MHF, SMA oder kundenspezifische HF-Stecker, je nach Gerätedesign.
Bei der Auswahl einer FPC-Antenne sollten Sie Folgendes berücksichtigen:
- Steckertyp
- Kabellange
- Kabelverlegung
- Kabeldämpfung
- Montagemethode
- Mechanische Zuverlässigkeit
Ein längeres Kabel kann mehr Flexibilität bei der Platzierung bieten, aber auch zusätzlichen Signalverlust verursachen. Das Kabel sollte sorgfältig verlegt werden, um scharfe Biegungen, Metallkontakt oder Interferenzen mit anderen Komponenten zu vermeiden.
5. Berücksichtigen Sie Gehäusematerial und Klebeposition
FPC-Antennen werden normalerweise mit Klebstoff an der Innenseite des Gehäuses befestigt. Das Gehäusematerial und die Position der Antennenbefestigung können die Leistung beeinflussen.
Kunststoffgehäuse sind für FPC-Antennen in der Regel besser geeignet als Metallgehäuse. Wenn das Gerät ein Metallgehäuse hat, kann die Antenne eine spezielle Struktur, ein externes Antennendesign oder eine maßgeschneiderte Platzierungslösung erfordern.
Auch die Klebeposition ist wichtig. Wenn die FPC-Antenne während der Produktion nicht an der gleichen Position installiert wird, kann die endgültige drahtlose Leistung von Gerät zu Gerät variieren.
6. Überprüfen Sie VSWR, Effizienz und Leistung des realen Geräts
Die Leistung der FPC-Antenne sollte nicht nur anhand des Datenblatts beurteilt werden. Nach dem Einbau in das Endprodukt kann die Antenne durch Gehäuse, Leiterplatte, Batterie, Kabel und andere Komponenten beeinflusst werden.
Wichtige HF-Parameter sind:
- Frequenzbereich
- VSWR
- Gewinn
- Effizienz
- Impedanz
- Strahlungsdiagramm
- Kabeldämpfung
- Reale Kommunikationsdistanz
Antennentests sollten wann immer möglich in der endgültigen Gerätestruktur durchgeführt werden. Dies hilft zu bestätigen, ob die ausgewählte FPC-Antenne für den realen Einsatz geeignet ist.
7. Standard-FPC-Antenne oder kundenspezifische FPC-Antenne?
Eine Standard-FPC-Antenne kann für viele drahtlose Produkte eine gute Wahl sein. Eine kundenspezifische FPC-Antennenkonstruktion kann jedoch erforderlich sein, wenn das Produkt besondere Anforderungen an Größe, Frequenz, Kabel, Stecker, Platzierung oder drahtlose Leistung stellt.
Eine kundenspezifische FPC-Antenne kann nützlich sein, wenn:
- Das Gerät hat sehr begrenzten Innenraum
- Die Antenne muss zu einer speziellen Gehäuseform passen
- Standardantennen funktionieren nach der Installation nicht gut
- Das Produkt ein spezielles Frequenzband erfordert
- Das Gerät benötigt Mehrbandleistung
- Kabellänge oder Stecker angepasst werden müssen
- Vor der Massenproduktion ist eine stabile HF-Leistung erforderlich
Eine kundenspezifische Antennenlösung kann helfen, Antennengröße, Platzierung, Anpassung, Kabeldesign und endgültige Leistung zu optimieren.
FAQ
Was ist eine FPC-Antenne?
Eine FPC-Antenne ist eine flexible interne Antennen auf flexiblem Leiterplattenmaterial hergestellt und normalerweise im Inneren eines Gerätegehäuses angebracht.
Ist eine FPC-Antenne für kompakte Geräte geeignet?
Ja. FPC-Antennen werden oft in kompakten Geräten verwendet, da sie dünn, leicht und flexibel in der Platzierung sind.
Muss eine FPC-Antenne abgestimmt werden?
Ja. FPC-Antennen müssen nach der Installation oft abgestimmt werden, da Gehäuse, Leiterplatte, Batterie und nahegelegene Komponenten die Antennenleistung verändern können.
Welcher Stecker wird für eine FPC-Antenne verwendet?
Häufige Steckertypen sind IPEX, U.FL, MHF, SMA und andere HF-Stecker, je nach Gerätedesign.
Fazit
Die Auswahl einer FPC-Antenne erfordert eine sorgfältige Bewertung von Frequenzband, Einbauraum, Antennenplatzierung, Kabel, Stecker, Gehäusematerial und endgültiger Geräteleistung.
Wenn eine Standard-FPC-Antenne Ihre Anforderungen an Größe, Frequenz, Kabel, Stecker, Platzierung oder HF-Leistung nicht erfüllen kann, kann unser HF-Entwicklungsteam bei der Entwicklung einer kundenspezifischen FPC-Antennenlösung helfen vom Design bis zur Produktion zu entwickeln.
