Eine Magnetfußantenne ist eine Außenantenne mit einem magnetischen Fuß, der an einer Metalloberfläche befestigt werden kann. Sie wird häufig in Fahrzeugen, Industrieanlagen, drahtlosen Gateways, GPS-Trackern, Fernüberwachungssystemen und temporären HF-Testanwendungen eingesetzt.
Da sie einfach zu installieren und zu entfernen ist, ist eine Magnetfußantenne eine praktische Wahl, wenn das Gerät eine flexible Außenantenne benötigt, ohne Löcher zu bohren oder das Produktgehäuse zu verändern.
Die Auswahl einer Magnetfußantenne erfordert jedoch mehr als nur die Auswahl eines magnetischen Fußes. Frequenzband, Gewinn, Kabellänge, Steckertyp, Montagefläche, Wasserdichtigkeitsklasse und Installationsumgebung beeinflussen die Antennenleistung.
Was ist eine Magnetfußantenne?

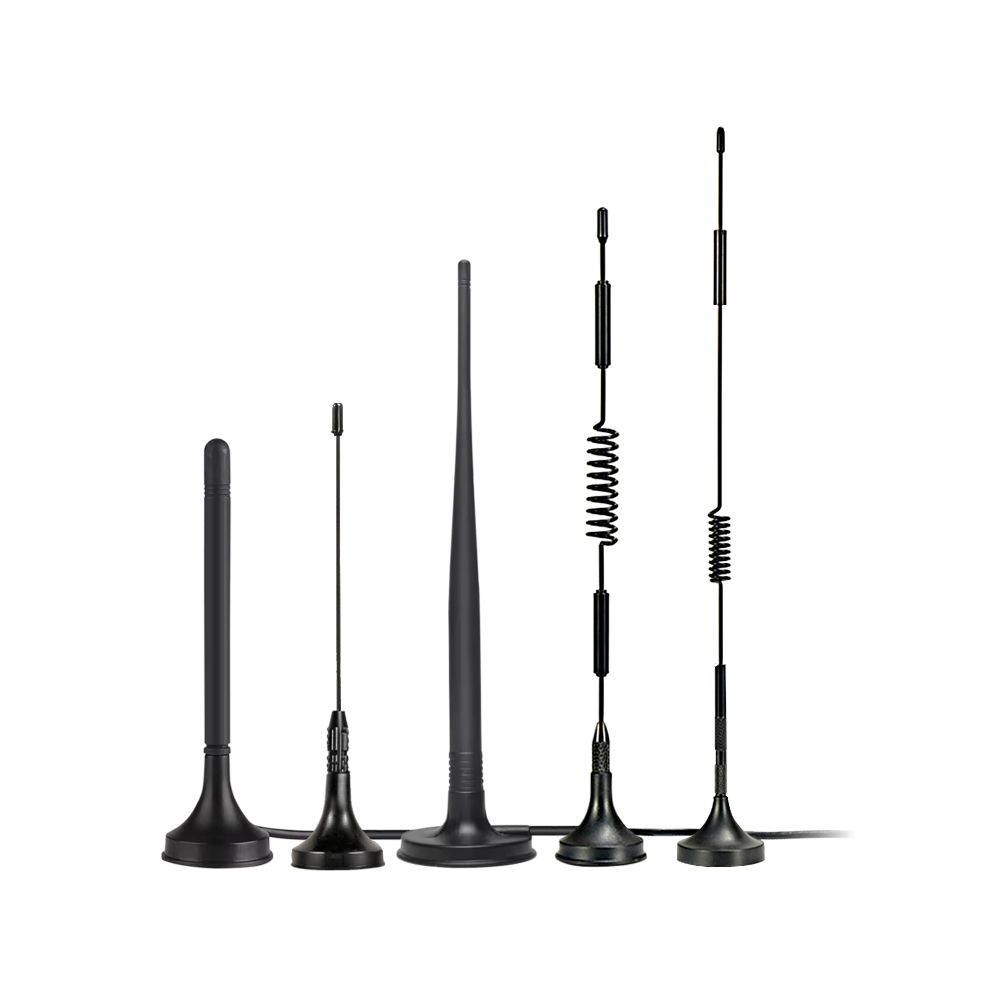

Eine Magnetfußantenne, auch Magnetbasisantenne genannt, verwendet einen Magneten am Boden des Antennenfußes, um an Metalloberflächen wie Fahrzeugdächern, Metallschränken, Gerätegehäusen oder Testplattformen zu haften.
Die Antenne umfasst normalerweise:
- Antennenelement
- Magnetfuß
- Koaxialkabel
- HF-Steckverbinder
- Schutzgehäuse oder Radom
Magnetfußantennen werden häufig für LTE, 4G, GNSS, WiFi, LoRa, 433MHz, 868MHz, 915MHz und andere drahtlose Kommunikationsanwendungen verwendet.
1. Bestätigen Sie das Frequenzband
Der erste Schritt bei der Auswahl einer Magnetfußantenne besteht darin, das Frequenzband zu bestätigen, das das drahtlose Gerät benötigt.
Häufige Magnetfuß- Antennenfrequenzbänder umfassen:
- 433MHz für Fernbedienung und industrielle drahtlose Geräte
- 868MHz / 915MHz für LoRa- und IoT-Systeme
- GNSS / GPS-Bänder für Positionierung und Verfolgung
- 2,4 GHz / 5 GHz für WiFi und drahtlose Datenkommunikation
- LTE / 4G / 5G-Bänder für zellulare Kommunikationsmodule
Wenn die Antenne nicht zum erforderlichen Frequenzband passt, kann die drahtlose Leistung schwach oder instabil werden. Für Geräte mit mehreren drahtlosen Systemen, wie LTE + GNSS, kann eine Kombinationsantenne oder mehrere Antennen erforderlich sein.
2. Wählen Sie den richtigen Antennengewinn
Antennenverstärkung beeinflusst, wie die Antenne HF-Energie verteilt. Viele Magnetfußantennen sind omnidirektional und bieten eine Abdeckung rund um die Antenne in einem breiten horizontalen Bereich.
Der richtige Gewinn hängt von der Anwendung ab. Eine Antenne mit geringem oder mittlerem Gewinn kann für Fahrzeuge und bewegliche Geräte geeignet sein, da sich die Signalrichtung während des Gebrauchs ändert. Eine Antenne mit höherem Gewinn kann für feste Installationen nützlich sein, bei denen der Zielabdeckungsbereich größtenteils horizontal ist.
Höherer Gewinn ist nicht immer besser. Wenn die Antenne in einem fahrenden Fahrzeug oder in einer komplexen Umgebung verwendet wird, kann eine zu stark fokussierte Abdeckung möglicherweise nicht die stabilste Leistung bieten.
3. Überprüfen Sie die Kabellänge
Die Kabellänge ist ein wichtiger Faktor bei der Auswahl einer Magnetfußantenne. Ein längeres Kabel bietet mehr Installationsflexibilität, kann aber auch Signalverluste erhöhen.
Bei der Wahl der Kabellänge berücksichtigen Sie:
- Abstand zwischen Antenne und Gerät
- Kabelverlegungsweg
- Signalverlust bei der Betriebsfrequenz
- Mechanischer Schutz
- Bedarf an wasserdichter oder Außenverlegung
- Installationskomfort
Bei Hochfrequenzanwendungen wie LTE, WiFi oder GNSS sollte der Kabelverlust sorgfältig bewertet werden. Wenn das Kabel zu lang oder von geringer Qualität ist, kann die Antennenleistung beeinträchtigt werden.
4. Den richtigen Steckverbinder auswählen
Der Antennensteckverbinder muss mit der HF-Schnittstelle des Geräts übereinstimmen. Zu den gängigen Steckverbindern für Magnetfußantennen gehören:
- SMA
- RP-SMA
- FAKRA
- MCX
- MMCX
- TNC
- N-Typ
- IPEX / U.FL über Adapterkabel
Für Fahrzeug- und Tracking-Anwendungen sind SMA- und FAKRA-Steckverbinder üblich. Für IoT-Gateways und industrielle Geräte können SMA- oder N-Typ-Steckverbinder verwendet werden.
Steckverbindertyp, Geschlecht und Pin-Konfiguration sollten vor dem Kauf oder der Produktion immer überprüft werden.
5. Die Montagefläche bewerten
Eine Magnetfußantenne ist dafür ausgelegt, an einer Metalloberfläche befestigt zu werden. Die Montagefläche kann die mechanische Stabilität und die HF-Leistung beeinflussen.
Eine große Metallfläche kann dazu beitragen, dass die Antenne besser funktioniert, insbesondere bei einigen Monopol-Antennendesigns, die die Metallfläche als Teil der Grundplatte nutzen.
Vor der Auswahl der Antenne sollten Sie Folgendes berücksichtigen:
- Gibt es eine geeignete Metallfläche?
- Ist die Oberfläche flach oder gekrümmt?
- Ist der Magnet stark genug für Vibrationen oder Bewegungen?
- Wird die Antenne auf einem Fahrzeugdach, einem Maschinenschrank oder einer Innen-Metallplatte verwendet?
- Ist die Installation temporär oder dauerhaft?
Wenn das Gerät keine Metallmontagefläche hat, ist ein anderer Antennentyp möglicherweise besser geeignet.
6. Wasser- und Außenanforderungen berücksichtigen
Viele Magnetfußantennen werden im Freien oder an Fahrzeugen eingesetzt. In diesen Fällen ist die Umweltbeständigkeit wichtig.
Wichtige Faktoren sind:
- Wasserdichtigkeitsklasse
- UV-Beständigkeit
- Temperaturbereich
- Kabelmantelmaterial
- Vibrationsfestigkeit
- Magnetkraft
- Korrosionsbeständigkeit
Für langfristige Außenanwendungen sollte eine wasserdichte Magnetfußantenne oder ein anderer Außenantennentyp gewählt werden.
7. Standard-Magnetfußantenne oder kundenspezifisches Design?
Standard-Magnetfußantennen können viele allgemeine Anwendungen erfüllen. Ein kundenspezifisches Design kann jedoch erforderlich sein, wenn das Produkt spezielle Frequenzbänder, Kabellängen, Steckverbindertypen, Basisgrößen, Wasserdichtigkeitsklassen oder mechanische Strukturen benötigt.
Eine kundenspezifische Magnetfußantenne kann erforderlich sein, wenn:
- Das Gerät ein spezielles Frequenzband verwendet
- Eine bestimmte Kabellänge erforderlich ist
- Das Produkt einen speziellen Steckverbinder benötigt
- Die Antenne LTE + GNSS oder andere kombinierte Funktionen unterstützen muss
- Die Antenne in rauen Außen- oder Fahrzeugumgebungen verwendet wird
- Standardantennen die Signalreichweiten- oder Installationsanforderungen nicht erfüllen können
Eine kundenspezifische Antennenlösung kann helfen, HF-Leistung, mechanisches Design, Kabelführung und Produktionszuverlässigkeit in Einklang zu bringen.
FAQ
Was ist eine Magnetfußantenne?
Eine Magnetfußantenne ist eine externe Antenne mit einer magnetischen Basis, die an Metalloberflächen wie Fahrzeugdächern oder Gehäusen aus Metall befestigt wird.
Benötigt eine Magnetfußantenne eine Metalloberfläche?
In den meisten Fällen ja. Eine Metalloberfläche hilft bei der Montage und kann bei einigen Antennendesigns auch die HF-Leistung verbessern.
Kann eine Magnetfußantenne im Freien verwendet werden?
Ja, aber die Antenne sollte für den Außeneinsatz ein geeignetes wasserdichtes, UV-beständiges und wetterfestes Design haben.
Wie wähle ich die Kabellänge?
Wählen Sie eine Kabellänge, die das Gerät bequem erreicht und dabei Signalverluste so gering wie möglich hält.
Fazit
Die Auswahl einer Magnetfußantenne erfordert eine sorgfältige Bewertung von Frequenzband, Verstärkung, Kabellänge, Steckertyp, Montagefläche, Anforderungen an Wasserdichtigkeit und Installationsumgebung.
Wenn eine Standard-Magnetfußantenne Ihre Anforderungen an Frequenz, Kabel, Stecker, Basisstruktur, Wasserdichtigkeit oder drahtlose Leistung nicht erfüllen kann, kann unser HF-Engineering-Team bei der Entwicklung einer kundenspezifischen Antennenlösung vom Design bis zur Produktion helfen.
