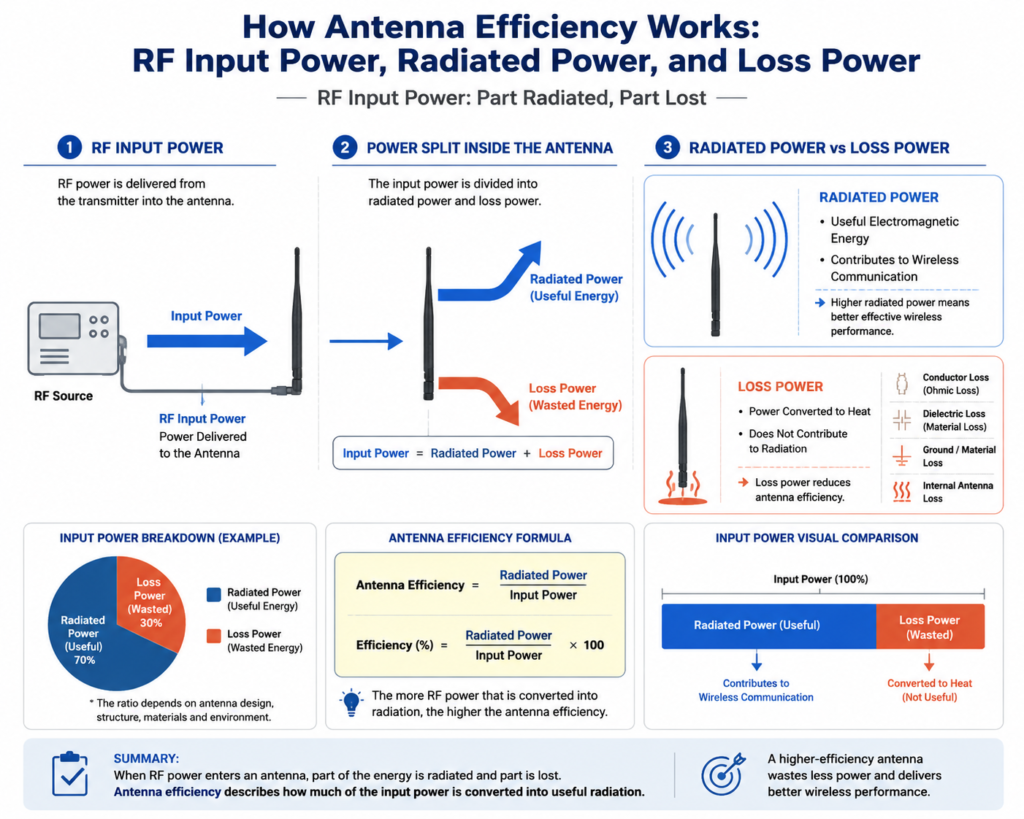

Antenneneffizienz beschreibt, wie gut eine Antenne eingehende HF-Energie in abgestrahlte elektromagnetische Energie umwandelt. Einfach ausgedrückt zeigt sie, wie viel der Signalleistung tatsächlich zu einem nutzbaren drahtlosen Signal wird.
Eine hocheffiziente Antenne strahlt mehr der verfügbaren Energie in die Luft ab. Eine Antenne mit geringer Effizienz verliert mehr Energie in Form von Wärme, Fehlanpassungsverlusten, Materialverlusten oder Absorption durch nahe gelegene Komponenten.
Antenneneffizienz ist einer der wichtigsten Faktoren für die HF-Antennenleistung, insbesondere bei kompakten drahtlosen Geräten, eingebetteten Antennen, IoT-Produkten und batteriebetriebener Ausrüstung.
Warum Antenneneffizienz wichtig ist
Antenneneffizienz ist wichtig, weil sie die reale drahtlose Leistung direkt beeinflusst. Selbst wenn eine Antenne eine gute Verstärkung oder eine akzeptable VSWR, kann eine schlechte Effizienz dennoch zu schwachem Signal, kurzer Kommunikationsreichweite und instabiler Verbindung führen.
Zum Beispiel kann eine kleine eingebettete Antenne auf dem Papier geeignet erscheinen, aber wenn sie zu nahe an Metallteilen, Batterien, Bildschirmen oder einer schlecht gestalteten Grundfläche platziert ist, kann viel HF-Energie verloren gehen, bevor sie effektiv abgestrahlt werden kann.
Aus diesem Grund sollte die Antenneneffizienz zusammen mit Verstärkung, VSWR, Impedanzanpassung, und Installationsbedingungen bewertet werden.
Strahlungseffizienz und Gesamteffizienz
Es gibt zwei übliche Möglichkeiten, die Antenneneffizienz zu besprechen: Strahlungseffizienz und Gesamteffizienz.
Strahlungseffizienz
Strahlungseffizienz beschreibt, wie viel der aufgenommenen Leistung tatsächlich von der Antenne abgestrahlt wird. Verluste können durch Antennenmaterialien, Leiter, dielektrische Materialien und nahe gelegene Strukturen entstehen.
Antennenmaterialien, Größe, Struktur und die Umgebung können die Strahlungseffizienz beeinflussen.
Gesamteffizienz
Die Gesamteffizienz umfasst sowohl die Strahlungseffizienz als auch den Fehlanpassungsverlust. Das bedeutet, sie berücksichtigt nicht nur, wie gut die Antenne Energie abstrahlt, sondern auch, wie viel Energie durch Impedanzfehlanpassung verloren geht.
Bei praktischen Antennentests ist die Gesamteffizienz oft sehr nützlich, da sie eine vollständigere Sicht auf die Antennenleistung im endgültigen Gerät bietet.
Was verursacht geringe Antenneneffizienz?
Eine geringe Antenneneffizienz kann durch viele Faktoren verursacht werden, darunter:
- Antennengröße zu klein für das Frequenzband
- Schlechte Impedanzanpassung
- Hohes VSWR im Zielfrequenzbereich
- Antenne zu nah an Metallteilen platziert
- Unzureichende Grundfläche
- Verlustbehaftete Kunststoff- oder Gerätematerialien
- Schlechte Kabel- oder Steckverbinderqualität
- Kompakte Produktstruktur, die den Abstrahlraum einschränkt
- Batterie, Display oder PCB-Komponenten blockieren die Antenne
Diese Probleme sind besonders häufig bei eingebetteten Antennendesigns. PCB-Antennen und FPC-Antennen erfordern oft eine sorgfältige Platzierung und Abstimmung, um eine stabile Effizienz zu erreichen.
Ist höhere Verstärkung dasselbe wie höhere Effizienz?
Nein. Antennenverstärkung und Antenneneffizienz sind verwandt, aber sie sind nicht dasselbe.
Antennenverstärkung beschreibt, wie die Antenne abgestrahlte Energie im Raum richtet. Antenneneffizienz beschreibt, wie viel Eingangsenergie erfolgreich abgestrahlt wird. Eine Antenne kann ein gerichtetes Strahlungsmuster haben, verliert aber dennoch Energie durch schlechte Materialien, Fehlanpassung oder Installationsprobleme.
Aus diesem Grund sollten Ingenieure die Antennenleistung nicht nur anhand der Verstärkung beurteilen. Eine vollständige Bewertung sollte Verstärkung, Effizienz, VSWR, Strahlungsmuster und reale Kommunikationstests umfassen.
Wie man die Antenneneffizienz verbessert
Die Antenneneffizienz kann oft durch besseres Design und Integration verbessert werden. Übliche Methoden umfassen:
- Auswahl des richtigen Antennentyps für das Frequenzband
- Ausreichend Abstand um die Antenne halten
- Metallkomponenten in der Nähe vermeiden
- Optimierung der Massefläche der Leiterplatte
- Verbesserung der Impedanzanpassung
- Position der Antenne im Gerät anpassen
- Verwendung eines geeigneten Kabel- und Steckverbinderdesigns
- Testen der Leistung nach der Endmontage
Bei kompakten drahtlosen Geräten ist eine Antennenabstimmung oft nach der Integration der Antenne in das Produkt erforderlich. Dies trägt zur Verbesserung der Effizienz unter realen Einbaubedingungen bei.
Wann hilft ein kundenspezifisches Antennendesign?
Ein kundenspezifisches Antennendesign kann hilfreich sein, wenn Standardantennen nicht die erforderliche Effizienz, Größe, Frequenzabdeckung oder Einbauleistung bieten können.
Eine kundenspezifische Antennenlösung kann erforderlich sein, wenn:
- Das Gerät nur begrenzten Innenraum hat
- Die Antenne muss im Gehäuse eingebettet sein
- Standardantennen weisen nach der Installation eine geringe Effizienz auf
- Das Produkt erfordert eine stabile drahtlose Reichweite
- Das Gerät nutzt mehrere Frequenzbänder
- Die endgültige Struktur beeinflusst die Antennenstrahlung
Durch die gemeinsame Optimierung von Antenne und Gerätestruktur können Ingenieure die drahtlose Leistung in der Praxis verbessern und das Produktionsrisiko verringern.
FAQ
Was bedeutet Antenneneffizienz?
Die Antenneneffizienz beschreibt, wie viel der eingespeisten HF-Energie erfolgreich als drahtloses Signal abgestrahlt wird.
Warum ist Antenneneffizienz wichtig?
Sie beeinflusst Signalstärke, Kommunikationsreichweite, Akkulaufzeit und Verbindungsstabilität.
Ist ein guter VSWR ausreichend für eine gute Antenneneffizienz?
Nein. Ein guter VSWR ist wichtig, aber die Antenneneffizienz kann dennoch gering sein, wenn Energie durch Materialien, Metallstörungen oder eine schlechte Platzierung verloren geht.
Wie kann die Antenneneffizienz verbessert werden?
Sie kann durch eine bessere Antennenauswahl, Impedanzanpassung, Platzierung, Masseflächendesign und Antennenabstimmung verbessert werden.
Fazit
Die Antenneneffizienz ist eine Schlüsselmessung der tatsächlichen HF-Antennenleistung. Sie zeigt, wie effektiv eine Antenne HF-Energie in ein nutzbares drahtloses Signal umwandelt.
Wenn Ihr drahtloses Gerät besondere Anforderungen an Frequenz, Größe, Bauraum, Effizienz oder Signalstabilität stellt, kann unser HF-Entwicklungsteam dabei helfen, eine kundenspezifische Antennenlösung vom Design bis zur Produktion zu entwickeln und zu optimieren.
