Eine GNSS-Antenne wird verwendet, um Satellitenpositionierungssignale für Navigations-, Tracking-, Zeitmessungs- und standortbasierte Anwendungen zu empfangen. GNSS steht für Global Navigation Satellite System und umfasst Satellitensysteme wie GPS, BeiDou, Galileo und GLONASS.
GNSS-Antennen werden häufig in GPS-Trackern, Fahrzeugen, Drohnen, Asset-Tracking-Geräten, Smart-Agriculture-Ausrüstung, Navigationssystemen, Zeitmessungsgeräten und industriellen IoT-Produkten eingesetzt.
Die Wahl der richtigen GNSS-Antenne ist wichtig, da die Positionierungsleistung nicht nur vom GNSS-Modul abhängt, sondern auch von Antennentyp, Frequenzband, Polarisation, Verstärkung, LNA-Design, Kabellänge, Installationsposition und Umgebung.
Was ist eine GNSS-Antenne?

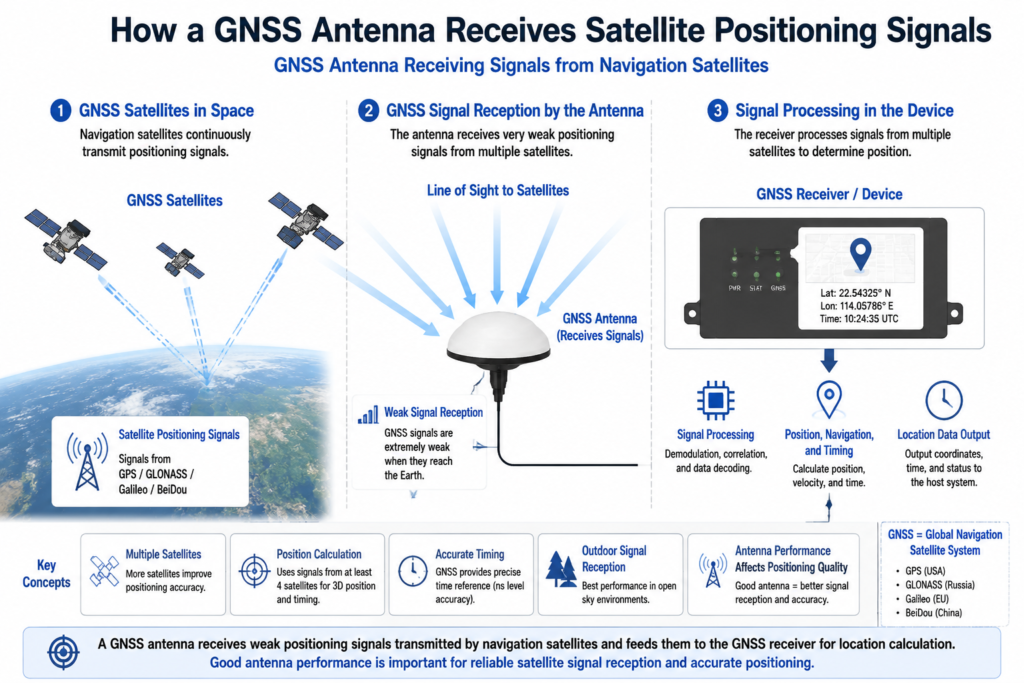

Eine GNSS-Antenne ist dafür ausgelegt, schwache Satellitensignale aus dem Weltraum zu empfangen. Diese Signale sind viel schwächer als viele bodengebundene drahtlose Signale, daher muss das Design der GNSS-Antenne sorgfältig auf Empfindlichkeit, Polarisation, Rauschen und Installationsbedingungen achten.
Eine GNSS-Antenne kann sein:
- Intern oder extern
- Aktiv oder passiv
- Eingebettet oder mit Magnetfuß
- Keramik-Patch oder flexible Antenne
- Wasserdicht oder nicht wasserdicht
- Einband oder Mehrband
Die beste Wahl hängt von der Produktstruktur und den Positionierungsanforderungen ab.
1. Bestätigen Sie das GNSS-Frequenzband
Der erste Schritt bei der Auswahl einer GNSS-Antenne ist die Bestätigung des erforderlichen Frequenzbands. Viele GNSS-Anwendungen verwenden das GPS-L1-Band, aber moderne Geräte unterstützen möglicherweise auch mehrere Satellitensysteme und mehrere Frequenzbänder.
Häufige GNSS-Systeme umfassen:
- GPS
- BeiDou
- Galileo
- GLONASS
- QZSS
- NavIC
Ein einfaches Tracking-Gerät benötigt möglicherweise nur eine Einband-GNSS-Antenne, während Produkte mit hoher Präzision möglicherweise Mehrband-GNSS-Antennenunterstützung erfordern.
Das Antennenfrequenzband muss zum GNSS-Modul passen. Wenn die Antenne die erforderlichen Bänder nicht abdeckt, kann die Positionierungsleistung schlecht oder instabil sein.
2. Aktive GNSS-Antenne oder passive GNSS-Antenne
GNSS-Antennen können aktiv oder passiv sein.
Eine passive GNSS-Antenne empfängt nur das Satellitensignal und sendet es an das GNSS-Modul. Sie enthält keinen Verstärker. Passive Antennen werden oft verwendet, wenn die Antenne nah am Modul ist und der Signalweg kurz ist.
Eine aktive GNSS-Antenne enthält einen rauscharmen Verstärker, normalerweise LNA genannt. Der LNA hilft, schwache Satellitensignale zu verstärken, bevor sie durch das Kabel zum GNSS-Modul gelangen.
Aktive GNSS-Antennen werden häufig verwendet, wenn:
- Das Antennenkabel lang ist
- Das Signal schwach ist
- Die Antenne außerhalb des Geräts installiert ist
- Eine höhere Empfindlichkeit erforderlich ist
- Das Modul weit von der Antenne entfernt ist
Für viele Tracking- und Navigationsprodukte sind aktive GNSS-Antennen eine gängige Wahl.
3. Zirkulare Polarisation in Betracht ziehen
Viele GNSS-Antennen verwenden zirkulare Polarisation, oft rechtshandig zirkular polarisiert (RHCP). Zirkulare Polarisation hilft der Antenne, Satellitensignale aus verschiedenen Winkeln zu empfangen.
Da sich GNSS-Satelliten uber den Himmel bewegen und Signale durch Reflexion beeinflusst werden konnen, ist zirkulare Polarisation fur einen stabilen Empfang wichtig.
Bei GNSS-Anwendungen sollte die Polarisation nicht ignoriert werden. Eine schlechte Polarisationsanpassung kann die Signalstarke reduzieren und die Positionszuverlassigkeit beeintrachtigen.
4. Antennengewinn, LNA-Verstarkung und Rauschzahl prufen
Bei aktiven GNSS-Antennen sind wichtige Leistungsparameter Antennengewinn, LNA-Verstarkung und Rauschzahl.
- Antennenverstärkung beeinflusst, wie gut die Antenne Satellitensignale vom Himmel empfängt
- LNA-Verstarkung hilft, schwache Signale zu verstarken, bevor Kabelverluste sie reduzieren
- Rauschzahl beeinflusst die Signalqualitat nach der Verstarkung
Hohe LNA-Verstarkung ist nicht immer besser. Ist die Verstarkung zu hoch, kann sie das GNSS-Modul in manchen Systemen uberlasten. Die richtige Verstarkung sollte zum Modul, zur Kabellange und zur Anwendungsumgebung passen.
5. Interne oder externe GNSS-Antenne wahlen
Eine interne GNSS-Antenne ist im Gerategehause installiert. Sie eignet sich fur kompakte Produkte, die ein sauberes Erscheinungsbild benotigen, wie Tracker, Wearables, Asset-Tags und Smart-Terminals.
Eine externe GNSS-Antenne ist außerhalb des Gerats installiert. Sie wird oft verwendet, wenn eine bessere Satellitensicht, wasserdichte Struktur, Magnetbefestigung oder Fahrzeuginstallation erforderlich ist.
Die Wahl hangt ab von:
- Produktgroße
- Gehausematerial
- Verfugbarer Antennenplatz
- Installationsumgebung
- Erforderliche Positionsgenauigkeit
- Cable length
- Wasserdichtigkeitsanforderungen
- Ob das Gerat fest oder beweglich ist
Wenn das Gerategehause Metall enthalt oder die Antenne durch Batterien oder Bildschirme blockiert wird, kann eine externe GNSS-Antenne bessere Leistung bieten.
6. Installationsposition bewerten
Die Platzierung der GNSS-Antenne ist außerst wichtig. Da GNSS-Antennen Signale von Satelliten uber dem Gerat empfangen, sollte die Antenne wann immer moglich freie Sicht zum Himmel haben.
Eine schlechte Installation kann verursachen:
- Schwachen Satellitenempfang
- Lange Positionsbestimmungszeit
- Unstabile Standortdaten
- Reduzierte Positionsgenauigkeit
- Signalverlust durch Metallblockierung
- Mehrwegeprobleme durch Reflexion
Bei internen GNSS-Antennen sollte die Antenne normalerweise nahe der Oberseite des Gerats platziert werden und fern von Metallteilen, Batterien, Displays und Hochgeschwindigkeitsschaltungen.
7. Kabel, Stecker und Wasserdichtigkeitsanforderungen prufen
Bei externen GNSS-Antennen mussen Kabel- und Steckerdesign sorgfaltig berucksichtigt werden.
Wichtige Faktoren sind:
- Cable length
- Kabeldämpfung
- Steckertyp
- Wasserdichte Struktur
- Montagemethode
- Magnetfuß oder Schraubbefestigung
- Außenbeständigkeit
- Vibrationsfestigkeit

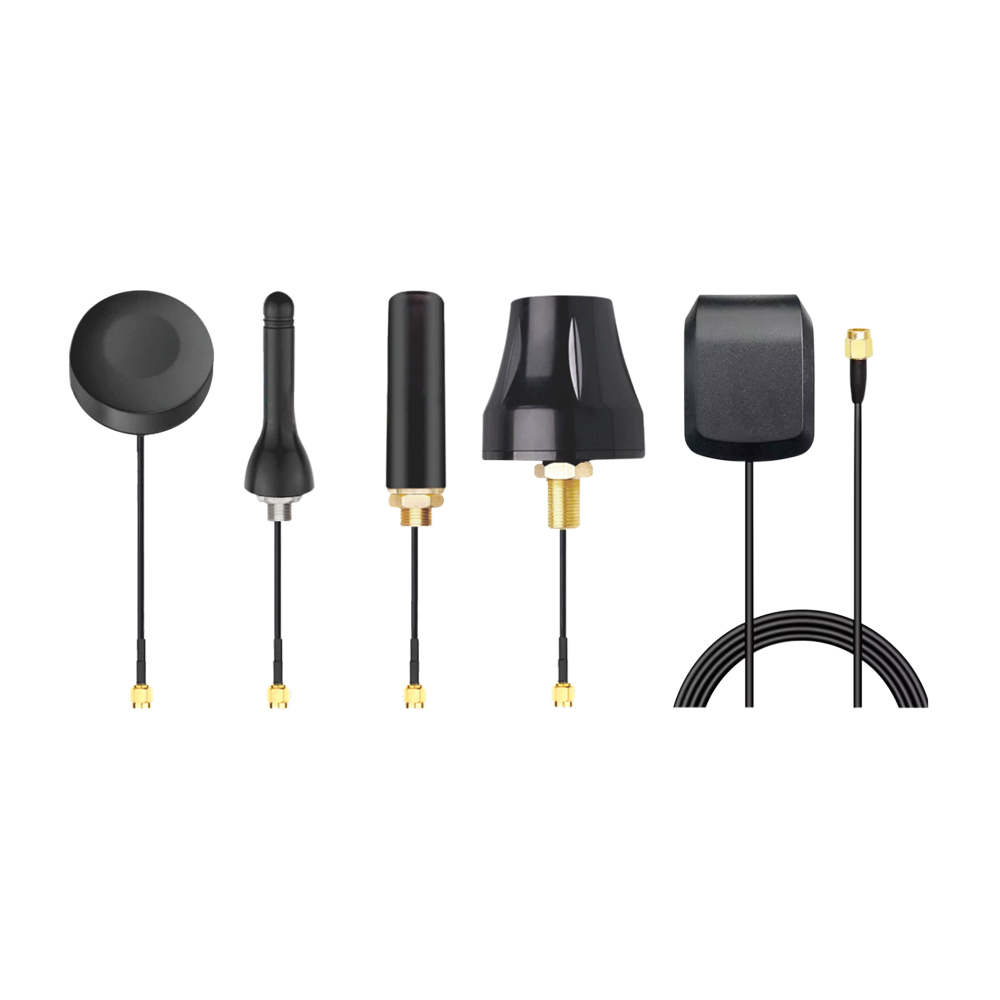

Gängige Steckertypen sind SMA, Fakra, MCX, MMCX, IPEX, U.FL und kundenspezifische HF-Stecker.
Für Fahrzeug- und Außenanwendungen sind wasserdichte Struktur und Kabelbeständigkeit besonders wichtig.
8. Standard-GNSS-Antenne oder kundenspezifische GNSS-Antenne?
Eine Standard-GNSS-Antenne kann für viele Anwendungen gut funktionieren. Eine kundenspezifische GNSS-Antenne kann jedoch erforderlich sein, wenn das Produkt besondere Anforderungen an Größe, Einbauraum, Kabellänge, Steckertyp, wasserdichte Struktur oder Positionierungsleistung stellt.
Eine kundenspezifische GNSS-Antenne kann sinnvoll sein, wenn:
- Das Gerät nur begrenzten Platz für die Antenne hat
- Die Antenne in das Produkt integriert werden muss
- Das Gehäuse den Satelliten-Signalempfang beeinträchtigt
- Das Produkt eine Integration von LTE + GNSS oder WiFi + GNSS benötigt
- Kabellänge oder Stecker angepasst werden müssen
- Das Produkt wasserdicht oder für den Außeneinsatz geeignet sein muss
- Standardantennen keine stabile Positionierungsleistung bieten können
Eine kundenspezifische Antennenlösung kann helfen, Antennenstruktur, LNA-Design, Kabel, Stecker, Einbauposition und endgültige Positionierungsleistung zu optimieren.
FAQ
Was ist eine GNSS-Antenne?
Eine GNSS-Antenne ist eine Antenne, die verwendet wird, um Satellitenpositionierungssignale von Systemen wie GPS, BeiDou, Galileo und GLONASS zu empfangen.
Was ist der Unterschied zwischen GPS- und GNSS-Antennen?
GPS ist ein Satellitennavigationssystem, während GNSS sich auf mehrere globale Satellitennavigationssysteme bezieht. Eine GNSS-Antenne kann GPS und andere Systeme unterstützen.
Sollte ich eine aktive oder passive GNSS-Antenne wählen?
Wählen Sie eine aktive GNSS-Antenne, wenn das Kabel lang ist, das Signal schwach ist oder eine höhere Empfindlichkeit benötigt wird. Passive Antennen können geeignet sein, wenn die Antenne in der Nähe des Moduls ist.
Warum verwenden GNSS-Antennen zirkulare Polarisation?
Zirkulare Polarisation hilft, Satellitensignale aus verschiedenen Winkeln zu empfangen und unterstützt eine stabilere Positionierungsleistung.
Fazit
Die Auswahl einer GNSS-Antenne erfordert sorgfältige Überlegungen zu Frequenzband, aktivem oder passivem Design, zirkularer Polarisation, Antennengewinn, LNA-Gewinn, Kabellänge, Steckertyp, Einbauposition und Umgebungsanforderungen.
Wenn eine Standard-GNSS-Antenne Ihre Anforderungen an Größe, Frequenzband, Kabel, Stecker, wasserdichte Struktur oder Positionierungsleistung nicht erfüllen kann, kann unser HF-Technikteam dabei helfen, eine kundenspezifische GNSS-Antennenlösung vom Design bis zur Produktion zu entwickeln.
