Eine Gummi-Entenantenne ist eine der häufigsten externen Antennen die in drahtlosen Kommunikationsgeräten verwendet werden. Sie ist kompakt, flexibel, einfach zu installieren und wird häufig in Routern, Gateways, IoT-Geräten, drahtlosen Modulen, Handgeräten, intelligenten Zählern und industriellen Geräten eingesetzt.
Die Wahl einer Gummi-Entenantenne ist jedoch nicht nur eine Frage der Auswahl eines Produkts, das geeignet erscheint. Die Frequenzband der Antenne, Verstärkung, Steckertyp, Installationswinkel, Gerätestruktur und die tatsächliche Arbeitsumgebung können die drahtlose Leistung beeinflussen.
Dieser Leitfaden erklärt, wie Sie die richtige Gummi-Entenantenne für Ihr drahtloses Gerät auswählen.
Was ist eine Gummi-Entenantenne?
Eine Gummi-Entenantenne ist eine kompakte externe Antenne, die normalerweise mit einem flexiblen Gummi- oder Kunststoffgehäuse überzogen ist. Sie ist üblicherweise als Rundstrahlantennekonzipiert, was bedeutet, dass sie eine Signalabdeckung rund um die Antenne in einem weiten horizontalen Bereich bieten kann.
Gummi-Entenantennen werden häufig verwendet, wenn ein Gerät eine externe Antenne benötigt, aber keine große Außenantenne erforderlich ist. Sie sind beliebt, weil sie einfach zu installieren, mechanisch robust und in vielen Frequenzbändern und Steckertypen erhältlich sind.
Häufige Anwendungen umfassen:
- WiFi-Router und Gateways
- IoT-Geräte
- LoRa-Endgeräte
- Intelligente Zähler
- Drahtlose Sensoren
- Handgeräte
- Industrielle Steuerungen
- Fernüberwachungsausrüstung

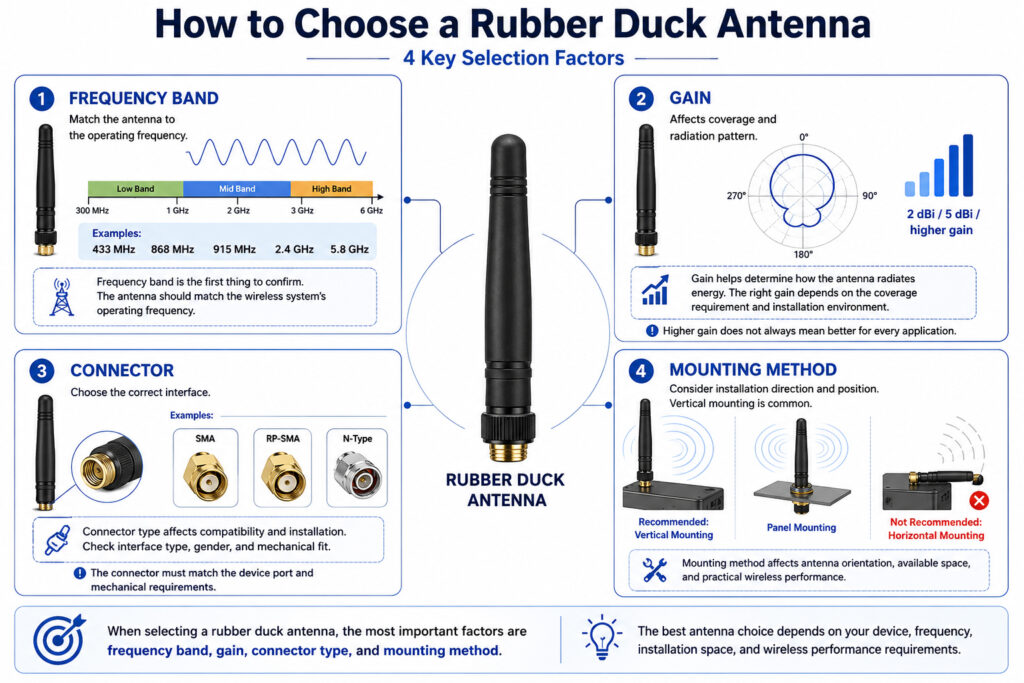

1. Wählen Sie das richtige Frequenzband
Der erste Schritt bei der Auswahl einer Gummi-Entenantenne ist die Bestätigung des Frequenzbands. Die Antenne muss zum drahtlosen Modul und zum Kommunikationsstandard des Geräts passen.
Häufige Frequenzoptionen umfassen:
- 433MHz für Fernbedienung, intelligente Zähler und industrielle drahtlose Geräte
- 868MHz / 915MHz für LoRa, IoT und Fernüberwachung
- 2,4GHz für WiFi, Bluetooth, Zigbee und IoT-Geräte
- 5GHz / 6GHz für WiFi-Anwendungen
- LTE / 4G / 5G-Bänder für zellulare Kommunikationsgeräte
Wenn die Antenne nicht zum erforderlichen Frequenzband passt, kann das Gerät schwaches Signal, schlechte Reichweite, hohe VSWR oder instabile Kommunikation aufweisen.
Für Produkte, die mehrere drahtlose Standards unterstützen müssen, kann eine mehrbandige Gummi-Entenantenne erforderlich sein.
2. Wählen Sie die richtige Antennenverstärkung
Antennenverstärkung ist ein weiterer wichtiger Faktor. Sie beschreibt, wie die Antenne die HF-Energie im Raum verteilt.
Viele Gummi-Entenantennen sind rundstrahlend, aber ihre Verstärkungswerte können variieren. Eine geringere Verstärkung kann eine breitere vertikale Abdeckung bieten, während eine höhere Verstärkung mehr Energie in horizontaler Richtung bündeln kann.
Höhere Verstärkung ist nicht immer besser. Die richtige Antennenverstärkung hängt von der Anwendung, der Installationsumgebung, der Geräteausrichtung und dem erforderlichen Abdeckungsbereich ab.
Zum Beispiel kann ein Handgerät eine stabile Abdeckung in verschiedenen Richtungen benötigen. Ein festes Gateway kann von einer höheren Verstärkung profitieren, wenn die Zielgeräte über einen horizontalen Bereich verteilt sind.
3. Überprüfen Sie den Steckertyp
Der Steckverbinder muss zur HF-Schnittstelle des Geräts passen. Zu den gängigen Steckverbindern für Stabantennen gehören:
- SMA-Stecker
- SMA-Buchse
- RP-SMA-Stecker
- RP-SMA-Buchse
- N-Steckverbinder
- TNC-Steckverbinder
- BNC-Steckverbinder
Bei vielen WLAN- und IoT-Geräten sind SMA- und RP-SMA-Steckverbinder üblich. Die Steckergeschlechter und die Stiftkonfiguration müssen jedoch sorgfältig geprüft werden. Ein Steckverbinder, der ähnlich aussieht, passt eventuell nicht und funktioniert nicht korrekt.
Wenn das Gerät einen internen HF-Steckverbinder wie IPEX oder U.FL verwendet, kann ein Antennenkabel oder Adapter erforderlich sein.
4. Berücksichtigen Sie gerades, rechtwinkliges oder klappbares Design
Stabantennen können verschiedene mechanische Formen haben. Die gängigsten Optionen sind gerade, rechtwinklig und klappbar.
Eine gerade Antenne ist einfach und stabil, wenn das Gerät genügend vertikalen Platz hat. Eine rechtwinklige Antenne ist nützlich, wenn das Gerät nahe an einer Wand, einem Panel oder einem Gehäuse installiert wird. Eine klappbare Antenne ermöglicht dem Benutzer, die Ausrichtung nach der Installation anzupassen.
Das mechanische Design sollte zur endgültigen Installationsumgebung passen. Eine gute HF-Antenne sollte nicht nur elektrische Anforderungen erfüllen, sondern auch zur Produktstruktur passen.
5. Bewerten Sie die Installationsumgebung
Die Umgebung kann die Antennenleistung stark beeinflussen. Selbst eine gute Stabantenne kann schlecht funktionieren, wenn sie zu nahe an Metall installiert ist, durch das Gerätegehäuse abgeschirmt wird oder in einer schlechten Ausrichtung platziert ist.
Bei der Auswahl einer Stabantenne berücksichtigen Sie:
- Wird das Gerät drinnen oder draußen installiert?
- Befindet sich die Antenne nahe an Metallflächen?
- Wird die Antenne vertikal oder horizontal montiert?
- Ist das Gerät fest oder beweglich?
- Befinden sich Wände, Maschinen, Batterien oder Kabel in der Nähe?
- Benötigt das Produkt wasserdichte oder industrielle Haltbarkeit?
Für Außenbereiche oder raue Umgebungen kann eine Glasfaserantenne oder wasserdichte Außenantenne besser geeignet sein als eine Standard-Stabantenne.
6. Überprüfen Sie VSWR, Impedanz und Effizienz
Die meisten Stabantennen sind für 50-Ohm-HF-Systeme ausgelegt. Die endgültige Antennenleistung hängt jedoch immer noch von Anpassung, Installation und Gerätestruktur ab.
Wichtige HF-Parameter sind:
- Frequenzbereich
- Gewinn
- VSWR
- Impedanz
- Effizienz
- Strahlungsdiagramm
- Leistungsaufnahme
Ein niedriges VSWR bedeutet normalerweise eine bessere Impedanzanpassung und weniger Signalreflexion. Ein niedriges VSWR allein garantiert jedoch keine gute Antennenleistung. Auch Gewinn, Effizienz und Tests unter realen Bedingungen sollten berücksichtigt werden.
7. Standard-Stabantenne oder kundenspezifisches Design?
Eine Standard-Stabantenne kann für viele Anwendungen gut funktionieren. Kundenspezifisches Antennendesign kann jedoch erforderlich sein, wenn das Produkt besondere Anforderungen an Frequenz, Gewinn, Steckverbinder, Länge, Gehäuse, Montagewinkel oder Umgebungsbeständigkeit hat.
Eine kundenspezifische Stabantenne kann nützlich sein, wenn:
- Das Gerät ein spezielles Frequenzband benötigt
- Die Standardantenne zu lang oder zu kurz ist
- Ein bestimmter Steckverbinder oder ein bestimmtes Kabel erforderlich ist
- Die Antenne wasserdicht oder für Außenbereiche geeignet sein muss
- Das Produkt eine individuelle Farbe, ein individuelles Gehäuse oder eine individuelle mechanische Struktur benötigt
- Standardantennen die erforderliche drahtlose Reichweite nicht erfüllen können
In diesen Fällen kann eine kundenspezifische Antennenlösung helfen, HF-Leistung, mechanisches Design und Produktionsanforderungen in Einklang zu bringen.
FAQ
Was ist eine Gummi-Antenne?
Eine Gummi-Antenne ist eine kompakte externe Antenne mit flexiblem Gehäuse, die häufig für drahtlose Kommunikationsgeräte verwendet wird.
Ist eine Gummi-Antenne omnidirektional?
Die meisten Gummi-Antennen sind omnidirektional, aber das tatsächliche Strahlungsmuster hängt von Frequenz, Verstärkung, Struktur und Installation ab.
Wie wähle ich die Frequenz einer Gummi-Antenne?
Die Antennenfrequenz muss mit dem drahtlosen Modul und dem vom Gerät verwendeten Kommunikationsstandard übereinstimmen, z. B. 433 MHz, 915 MHz, 2,4 GHz, WiFi, LoRa oder LTE.
Ist eine höhere Verstärkung für eine Gummi-Antenne besser?
Nicht immer. Eine höhere Verstärkung kann das Signal in einige Richtungen verbessern, aber die Abdeckung in anderen verringern. Die richtige Verstärkung hängt von der Anwendung ab.
Fazit
Die Auswahl einer Gummi-Antenne erfordert mehr als nur die Anpassung des Steckers. Frequenzband, Verstärkung, Antennentyp, Stecker, Installationswinkel, Gerätestruktur und Arbeitsumgebung sollten alle berücksichtigt werden.
Wenn eine Standard-Gummi-Antenne Ihre Anforderungen an Frequenz, Verstärkung, Stecker, Größe, Installation oder Umgebungsbeständigkeit nicht erfüllen kann, kann unser HF-Ingenieurteam Ihnen helfen, eine kundenspezifische Antennenlösung vom Design bis zur Produktion zu entwickeln.
