Drahtlose Kommunikation, die auf offenem Feld gut funktioniert, kann sich völlig anders verhalten, sobald ein Roboter in ein ausgewachsenes Maisfeld eindringt. Hohe Stängel, breite Blätter, hoher Feuchtigkeitsgehalt, wechselnde Roboterausrichtung und eine niedrige Antennenmontagehöhe können aus einer scheinbar einfachen Verbindung einen stark variablen Funkkanal machen.
Das war die zentrale Herausforderung bei diesem kundenspezifischen Antennenprojekt. Der Kunde entwickelte einen intelligenten Agrarroboter, der eine stabile drahtlose Video- und Datenübertragung benötigte, während er sich zwischen Reihen mit hohem Mais bewegte. Mehrere Standardantennen wurden bereits getestet, darunter Modelle mit höherem und niedrigerem Gewinn sowie Antennen mit angepassten Strahlungsdiagrammen. Keine lieferte ausreichend stabile Leistung in der realen Betriebsumgebung.
Das Projekt erforderte daher mehr als nur einen Produktaustausch. RFLink ging es als ein Paar kundenspezifische Antennenlösung für die gesamte Funkverbindung an: eine Antenne für die Basisstation und eine für das mobile Roboterterminal. Die endgültige Lösung umfasste eine 4-dBi-Antenne für die Basisstation und eine kompakte 2-dBi-Antenne für das Terminal, die mit Blick auf Polarisationsstabilität, Einbaubeschränkungen und Vibrationsfestigkeit entwickelt wurde.
Projektübersicht
| Posten | Projektinformationen |
|---|---|
| Anwendung | Intelligenter Agrarroboter, der in einem Maisfeld arbeitet |
| Hauptkommunikationsbedarf | Stabile drahtlose Video- und Datenübertragung während der Bewegung des Roboters |
| Umweltliche Herausforderung | Hohe, dichte Maispflanzen, die das Funksignal blockieren und streuen |
| Frühere Versuche | Mehrere Standardantennen mit unterschiedlichen Gewinnwerten und Anpassungen des Strahlungsdiagramms |
| Haupttechnische Prioritäten | Reduzierung polarisationsbedingter Verbindungsschwankungen, Anpassung an die Roboterstruktur, Verkleinerung und Verbesserung der Vibrationsfestigkeit |
| Gelieferte Lösung | 4-dBi-Antenne für die Basisstation und 2-dBi-Antenne für das Roboterterminal |
| Validierungsergebnis | Der Kunde testete die Paarlösung und meldete zufriedenstellende Leistung |

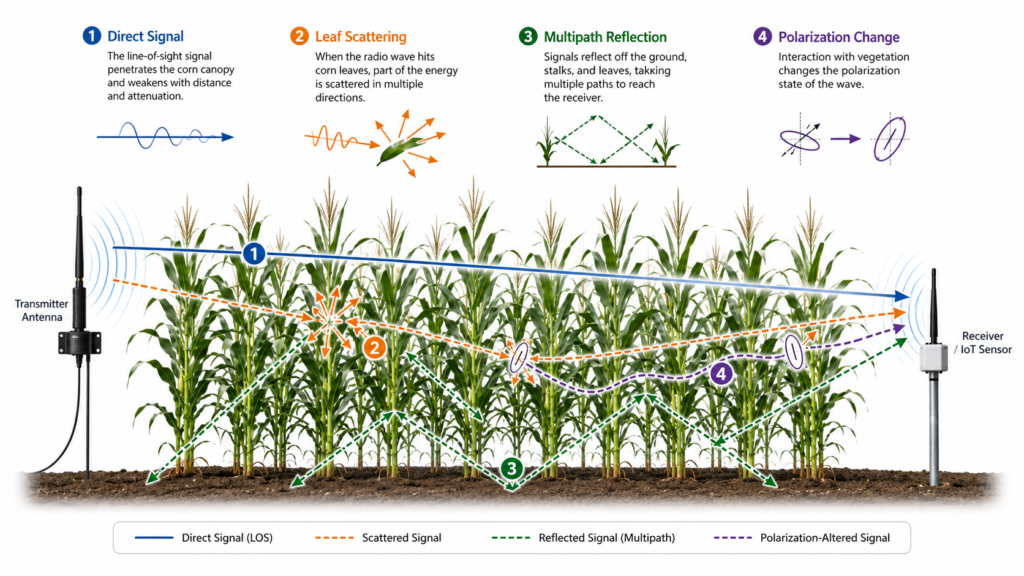

Warum ein Maisfeld eine schwierige HF-Umgebung ist
Ein Maisfeld ist nicht einfach ein offener Außenbereich mit ein paar Hindernissen. Sobald die Ernte die volle Höhe erreicht, kann der Funkweg durch eine dichte, unregelmäßige und feuchtigkeitsreiche Schicht aus Blättern und Stängeln führen. Die Ausbreitungsumgebung ändert sich auch, wenn sich der Roboter von einer Reihe zur anderen bewegt.
Mehrere Effekte können gleichzeitig auftreten.
Vegetationsdämpfung
Blätter und Stängel absorbieren und streuen einen Teil der übertragenen Energie. Die Schwere hängt von Frequenz, Pflanzendichte, Pflanzenfeuchtigkeit, Ausbreitungsentfernung, Antennenhöhe und Geometrie der Pflanzreihen ab. Ein Link-Budget, das im freien Raum ausreichend erscheint, kann daher im Feld viel weniger Spielraum haben.
Mehrwegeausbreitung und Polarisationsänderungen
Das direkte Signal kann geschwächt werden, während reflektierte und gestreute Komponenten aus verschiedenen Richtungen eintreffen. Diese Komponenten können unterschiedliche Phasen und Polarisationsgehalte haben. Infolgedessen sieht die Empfangsantenne möglicherweise nicht dieselbe saubere Polarisationsbeziehung, die während Prüfstandstests oder Freifeldtests bestand.
Deshalb ist Antennenpolarisation eine wichtige Systemvariable. Das praktische Problem ist nicht, dass jedes Maisblatt das Signal um einen festen Winkel dreht. Vielmehr erzeugt das Pflanzendach eine sich ändernde Kombination aus Dämpfung, Streuung, Reflexion und Polarisationsfehlanpassung. Das nutzbare Empfangssignal kann variieren, selbst wenn Sendeleistung und nominaler Antennengewinn unverändert bleiben.
Veröffentlichte Messungen in Maisfeldern unterstützen diese technische Bedenken. Eine Ausbreitungsstudie von 2024 bei 0,9 GHz und 2,4 GHz fand heraus, dass die Empfangssignalpegel von der Vegetation, der Antennenpolarisation und den relativen Höhen der Sende- und Empfangsantennen beeinflusst wurden.
Kontinuierliche Roboterbewegung
Ein mobiler Roboter ändert Position, Richtung, Neigung und Entfernung zur Basisstation. Seine Antenne kann sich auch relativ zum Metallrahmen, zur Batterie, zur Steuerelektronik, zur Kamera und zu anderen Strukturteilen bewegen. Diese Änderungen können das Strahlungsdiagramm und die Polarisationsausrichtung, die die entfernte Antenne sieht, verändern.
Ein stationärer Test kann daher die Betriebsbedingung nicht vollständig darstellen. Die Antenne muss eine Reihe von Ausrichtungen tolerieren, anstatt nur gut zu funktionieren, wenn der Roboter in eine Richtung zeigt.
Niedrige Montagehöhe und mechanische Einschränkungen
Agrarroboter können normalerweise nicht jede Antenne hoch über der Ernte platzieren. Die Antenne muss zur echten Maschine passen, mechanische Bewegungen nicht stören, wiederholte Vibrationen überstehen und für Montage und Wartung praktikabel bleiben.
Diese Einschränkungen machen HF- und mechanisches Design untrennbar. Ein mechanisch günstiger Ort kann für die Abstrahlung ungünstig sein. Eine größere Antenne kann einen HF-Parameter verbessern, aber für die Terminalstruktur ungeeignet sein. Eine flexible Montageweise kann mechanischen Stress reduzieren, aber übermäßige Antennenbewegung ermöglichen. Das endgültige Design muss all diese Faktoren ausbalancieren.
Warum die Änderung des Antennengewinns das Problem nicht löste
Der Kunde hatte bereits sowohl Antennen mit hoher als auch mit niedriger Verstärkung getestet. Dies war ein vernünftiger Schritt zur Fehlerbehebung, hat jedoch den dominierenden Fehlermechanismus nicht behoben.
Höhere Verstärkung ist kein Allheilmittel
Die Antennenverstärkung beschreibt, wie Strahlung in bestimmte Richtungen konzentriert wird. Sie erzeugt keine zusätzliche Sendeleistung, beseitigt keine Dämpfung durch die Vegetation und korrigiert automatisch keine Polarisationsfehlanpassung. Abhängig von der Antennenstruktur kann eine höhere Verstärkung auch die Abdeckung in einer Ebene verengen.
Bei einem sich bewegenden Roboter kann eine schmalere nutzbare Elevationsregion die Verbindung empfindlicher gegenüber Änderungen von Höhe, Neigung, Gelände und Ausrichtung machen. Der nominale dBi-Wert mag auf einem Datenblatt besser aussehen, während die Feldverbindung weniger stabil wird.
Dies ist derselbe Grund, warum Antennenverstärkung nie als isolierter Indikator für die Kommunikationsreichweite bewertet werden sollte. Die tatsächliche Leistung hängt vom vollständigen Link-Budget, Strahlungsmuster, Polarisation, Installation, Hindernissen, Interferenzen, Kabeldämpfung, Sendeleistung des Funkgeräts und Empfängerempfindlichkeit ab.
Niedrigere Verstärkung allein behebt keine Polarisationsfehlanpassung
Eine Antenne mit niedrigerer Verstärkung kann in einigen Ausführungen eine breitere Winkelabdeckung bieten, aber das garantiert keinen stabilen Empfang durch ein dichtes Pflanzenblattdach. Wenn das nutzbare empfangene Feld stark durch sich ändernde Polarisationskomponenten und Mehrwegeausbreitung beeinflusst wird, kann das einfache Ersetzen einer Standardantenne durch eine andere die Ursache unverändert lassen.
Optimierung des Strahlungsmusters muss der realen Bewegung entsprechen
Die Anpassung des Strahlungsmusters kann die Abdeckung in einer definierten Richtung verbessern. Ein Muster, das für eine feste Installation optimiert ist, könnte jedoch für einen Roboter, der sich ständig dreht, neigt und zwischen Pflanzenreihen bewegt, ungeeignet sein.
Die Wahl zwischen omnidirektionalen und gerichteten Antennen muss daher auf der tatsächlichen Bewegungsfläche und der Basisstationsgeometrie basieren. Das Designziel ist nicht das beeindruckendste Freiraum-Muster. Es ist das nützlichste Muster, nachdem die Antenne am echten Roboter installiert und im echten Feld betrieben wurde.
Nur ein Ende zu optimieren lässt die halbe Verbindung unkontrolliert
Die Basisstation und das Roboterterminal bilden ein RF-System. Die Verbesserung nur der Roboterantenne kann kein stabiles Ergebnis liefern, wenn die Basisstationsantenne ein ungeeignetes Muster, Polarisationsverhalten, Installationshöhe oder Abdeckungsbereich aufweist. Das Gegenteil ist ebenfalls der Fall.
Für dieses Projekt behandelte RFLink die beiden Endpunkte als ein koordiniertes Paar und nicht als zwei unabhängige Katalogartikel.
Technisches Ziel 1: Verbesserung der Robustheit gegenüber Polarisationsänderungen
Die erste Priorität war es, die Empfindlichkeit der Verbindung gegenüber Polarisationsänderungen zu reduzieren, die durch die Pflanzenumgebung und die Roboterbewegung verursacht werden.
Die HF-Ingenieure von RFLink entwickelten eine proprietäre Antennenstruktur für diesen Betriebszustand. Das Design wurde optimiert, um eine brauchbarere Kopplungsbeziehung zu erhalten, wenn sich das Terminal bewegte und sich der Ausbreitungskanal änderte. Da die detaillierte Strahlungsstruktur Teil des projektspezifischen Designs ist, wird sie in dieser Fallstudie nicht offengelegt.
Die wichtige technische Lehre ist, dass die Polarisationsleistung auf Systemebene betrachtet werden sollte. Ein nominales Polarisationslabel auf einem Datenblatt beschreibt eine kontrollierte Antenneneigenschaft. Es sagt nicht vollständig voraus, was passiert, nachdem die Antenne an einer sich bewegenden Maschine installiert ist und das Signal durch dichte Vegetation wandert.
Der Designprozess konzentrierte sich daher auf die Kombination aus:
- dem installierten Strahlungsverhalten der Antenne;
- den erwarteten Roboteraustrichtungen;
- der Position und dem Abdeckungsbereich der Basisstation;
- der umgebenden Pflanzenstruktur;
- nahegelegenen mechanischen und elektronischen Komponenten; und
- der Interaktion zwischen den beiden kundenspezifischen Antennen.
Dies änderte das Projekt von einem einfachen Verstärkungsvergleich zu einer Optimierungsaufgabe für Gerät und Umgebung.
Technisches Ziel 2: Bau einer kompakten, vibrationsresistenten Roboterantenne
Die zweite Priorität war die mechanische Integration. Die Terminalantenne musste in den Smart-Farming-Roboter passen, ohne eine überdimensionale externe Struktur zu schaffen oder anfällig für kontinuierliche Vibrationen zu werden.
RFLink optimierte die Antennenabmessungen und die mechanische Anordnung, um die Gesamtgröße zu reduzieren und gleichzeitig das erforderliche HF-Verhalten beizubehalten. Die Struktur wurde auch angepasst, um die Widerstandsfähigkeit gegen Bewegung und Vibration in der Roboteranwendung zu verbessern.
Dies ist wichtig, da Vibration mehr als nur die physische Haltbarkeit beeinträchtigen kann. Wiederholte Bewegung kann die Antennenausrichtung, Kabelverlegung, Steckerbelastung, den Abstand zu nahegelegenem Metall oder die Beziehung zwischen Antenne und Montagestruktur verändern. Selbst kleine mechanische Änderungen können HF-Variationen verursachen, wenn das ursprüngliche Design wenig Spielraum hat.
Die Terminalantenne wurde daher als integrierte Komponente des Roboters entwickelt und nicht als Zubehör, das nach Abschluss des mechanischen Designs hinzugefügt wurde. Dieser gerätebezogene Ansatz ähnelt anderen robusten Projekten, bei denen HF-Leistung, kompakter Raum, Abdichtung und Vibration zusammen betrachtet werden müssen, wie z. B. die Fallstudie zur kundenspezifischen Akkupack-Antenne.

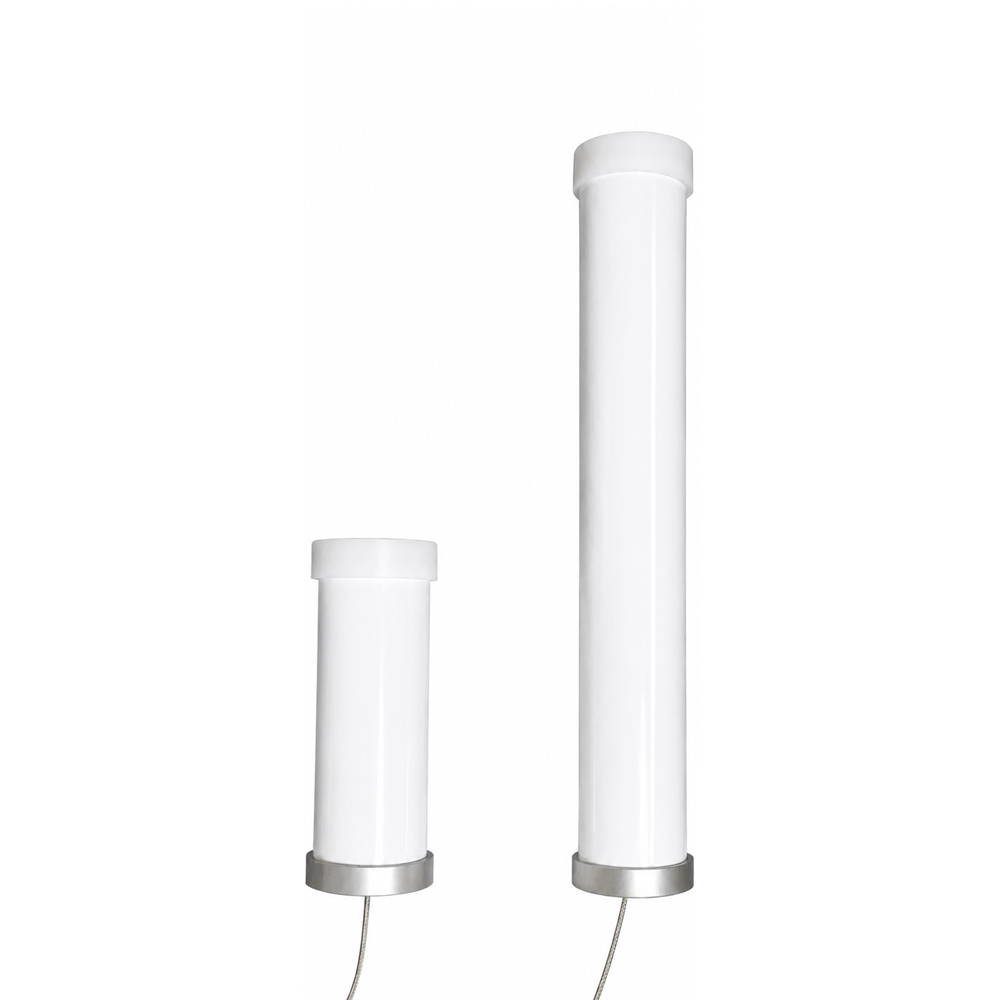

Die gepaarte Antennenlösung
Nach der Bewertung des Fehlermechanismus und der Installationsanforderungen erstellte RFLink zwei kundenspezifische Designs.
4-dBi-Basisstationsantenne
Die Basisstationsseite verwendete ein Design mit 4 dBi. Das Ziel war eine praktische Balance zwischen nützlicher Feldabdeckung und gerichteter Konzentration, anstatt die Verstärkungszahl zu maximieren.
Die Basisstationsantenne musste die Kommunikation über den Arbeitsbereich des Roboters unterstützen und gleichzeitig mit den Polarisations- und Mustereigenschaften der Terminalantenne kooperieren. Ihre Rolle bestand nicht nur darin, stärker zu senden. Sie musste eine angemessene Empfangs- und Sendeantwort für den sich ändernden Pfad durch das Maisfeld bieten.
2 dBi Roboter-Endgeräteantenne
Das mobile Endgerät verwendete ein 2-dBi-Design. Dieses Gewinnziel unterstützte die Kompaktheits- und Bewegungstoleranzziele des Projekts, während es den Ingenieuren ermöglichte, sich auf das installierte Strahlungsverhalten und die proprietäre polarisationsorientierte Struktur zu konzentrieren.
Das Endgerätedesign berücksichtigte auch die Größen- und Vibrationsanforderungen des Roboters. Anstatt eine größere Standardantenne nur wegen ihres höheren Kataloggewinns zu wählen, priorisierte das Projekt einen konsistenten Betrieb in der vorgesehenen Installation.
Warum die zwei unterschiedlichen Gewinnziele sinnvoll waren
Die beiden Endpunkte hatten unterschiedliche Aufgaben.
Die Basisstation war relativ fest installiert und konnte ein Design mit mittlerem Gewinn verwenden, um die Abdeckung über dem Einsatzgebiet zu formen. Das Roboter-Endgerät war mobil, mechanisch eingeschränkt und ständigen Orientierungsänderungen ausgesetzt. Sein Design erforderte eine andere Balance aus Gewinn, Winkelabdeckung, Größe und mechanischer Stabilität.
Die Verwendung von 4 dBi auf der Basisstationsseite und 2 dBi auf der Endgeräteseite war daher keine einfache Kombination aus „starker Antenne plus schwacher Antenne“. Es war eine koordinierte Zuweisung von HF- und mechanischen Eigenschaften gemäß der Rolle jedes Endpunkts.
Kundentests und Projektergebnis
RFLink lieferte beide kundenspezifischen Antennen zum Testen als komplettes Paar an den Kunden. Der Kunde bewertete die Basisstations- und Endgerätedesigns in der vorgesehenen Anwendung und war mit dem Ergebnis zufrieden.
In dieser Fallstudie sind keine unbestätigten Angaben zu Reichweite, Durchsatz, RSSI, Paketverlust oder Video-Framerate enthalten. Das bestätigte Ergebnis ist, dass die gepaarte kundenspezifische Lösung die praktischen Testerwartungen des Kunden erfolgreicher erfüllte als die zuvor bewerteten Standardantennen.
Das Projekt zeigt, warum die Feldleistung nicht immer durch wiederholtes Wechseln zwischen Standard-Hochgewinn- und Niedriggewinnmodellen verbessert werden kann. Wenn die dominierenden Probleme Polarisationsfehlanpassung, dynamische Mehrwegeausbreitung, Gerätebewegung, mechanische Integration und Endpunktinteraktion umfassen, kann die richtige Lösung ein kundenspezifisches Design für die gesamte HF-Verbindung erfordern.
Fünf technische Lektionen aus diesem Agrarroboter-Projekt
1. Den Fehlermechanismus identifizieren, bevor der Gewinn gewählt wird
Eine schwache oder instabile Verbindung bedeutet nicht automatisch, dass die Antenne mehr Gewinn benötigt. Ingenieure sollten zunächst feststellen, ob die Hauptbeschränkung Pfadverlust, Polarisationsfehlanpassung, Strahlungsnullen, Installationsverstimmung, Interferenz, Kabelverlust, Empfängerleistung oder eine Kombination von Faktoren ist.
2. In der tatsächlichen Pflanzenumgebung testen
Freifeldtests sind nützlich, können aber ausgewachsene Pflanzen nicht unbedingt repräsentieren. Pflanzenhöhe, Feuchtigkeit, Reihenrichtung, Antennenhöhe und Roboterroute können die Ausbreitung beeinflussen. Die Validierung sollte wann immer möglich die vorgesehene Feldbedingung umfassen.
3. Beide Enden einer kritischen Verbindung gemeinsam entwerfen
Eine Basisstation und ein mobiles Endgerät bilden ein Kommunikationssystem. Ein koordiniertes Antennendesign kann effektiver sein als die Optimierung eines Endpunkts unabhängig vom anderen.
4. Mechanische Stabilität als Teil der HF-Stabilität behandeln
Antennenbewegung, Kabelverschiebung, Steckerspannung und wechselnder Abstand zu Metall können das HF-Verhalten beeinflussen. Eine vibrationsresistente Struktur trägt dazu bei, sowohl mechanische Zuverlässigkeit als auch reproduzierbare Antennenleistung zu schützen.
5. Für die installierte Leistung optimieren, nicht für den Datenblattwert
Freiraumgewinn und VSWR sind wertvolle Parameter, beschreiben aber nicht das vollständige installierte System. Die abschließende Bewertung sollte das tatsächliche Gehäuse, den Montageort, nahe Komponenten, die Kabelführung, Bewegung und die Betriebsumgebung umfassen.
Häufig gestellte Fragen
Warum konnten die Hochgewinnantennen die Videoübertragung des Roboters nicht stabilisieren?
Höherer Gewinn beseitigte Vegetationsdämpfung, dynamische Mehrwegeausbreitung oder Polarisationsfehlanpassung nicht. Er könnte die Strahlung auch so konzentriert haben, dass sie weniger tolerant gegenüber Neigung und Bewegung des Roboters war. Das Projekt erforderte eine Struktur und ein Strahlungsmuster, die für den realen Kanal entwickelt wurden, nicht einfach einen größeren dBi-Wert.
Dreht Mais immer die Antennenpolarisation?
Genauer gesagt kann ein dichtes Maisdach Funkwellen dämpfen, reflektieren und streuen, wodurch empfangene Komponenten mit wechselnder Amplitude, Phase, Richtung und Polarisationsinhalt entstehen. Der Effekt hängt von Frequenz, Pflanzenzustand, Geometrie und Antennenplatzierung ab; es ist keine feste Drehung, die von jeder Pflanze angewendet wird.
Warum hatte die Basisstationsantenne 4 dBi, während die Roboterantenne 2 dBi hatte?
Die Basisstation und der Roboter hatten unterschiedliche Installations- und Abdeckungsanforderungen. Die feste Seite konnte moderaten Gewinn zur Unterstützung des Arbeitsbereichs verwenden, während die mobile Seite ein kompaktes Design mit größerer Toleranz gegenüber wechselnder Ausrichtung und Vibration benötigte. Die Werte wurden als Teil eines gepaarten Systemdesigns gewählt.
Kann ein Standardantennenmodell an beiden Enden verwendet werden?
Manchmal ja, aber nicht automatisch. Wenn die beiden Endpunkte unterschiedliche Montagehöhen, Strukturen, Bewegungen, Abdeckungsanforderungen oder nahe Materialien haben, können separate Antennendesigns ein besseres Systemergebnis liefern.
Welche Informationen werden benötigt, um eine kundenspezifische Antenne für einen Agrarroboter zu entwickeln?
Nützliche Angaben umfassen Frequenzband und drahtloses Protokoll, Funkausgangsleistung und Empfängerempfindlichkeit, erforderliche Daten- oder Videoleistung, Standort der Basisstation, Roboterroute, Kulturart und -höhe, Antennenmontagebereich, nahe Metall- und Elektronikteile, Kabel- und Steckeranforderungen, Größenbeschränkungen, Vibrationsbedingungen, Anforderungen an den Umweltschutz und die Zielvalidierungsmethode.
Fazit
Dieses Maisfeld-Roboterprojekt zeigt, dass zuverlässige drahtlose Übertragung nicht immer eine Frage der Wahl der Antenne mit dem höchsten Gewinn ist. Der Kunde hatte bereits mehrere Hochgewinn-, Niedriggewinn- und musterkorrigierte Antennen getestet, ohne die Instabilität zu beheben.
Die erfolgreiche Richtung bestand darin, das eigentliche Systemproblem anzugehen: wechselnde Polarisationsbedingungen, durch Pflanzen verursachte Dämpfung und Mehrwegeausbreitung, mobile Ausrichtung, kompakte Installation, Vibration und die Interaktion zwischen Basisstation und Endgerät.
Durch die Entwicklung einer 4-dBi-Basisstationsantenne und einer 2-dBi-Roboterendgeräteantenne als koordinierte kundenspezifische Lösung lieferte RFLink ein Design, das der Kunde erfolgreich in seiner Anwendung validierte.
Für Agrarroboter, Outdoor-IoT-Geräte und andere mobile Geräte, die mit Standardantennen keine stabile Leistung erreichen können, kann RFLink die gesamte HF-Umgebung überprüfen und eine Antenne basierend auf der tatsächlichen Gerätestruktur und den Betriebsbedingungen entwickeln. Um eine Bewertung zu starten, kontaktieren Sie RFLink mit Ihrem Frequenzband, Installationszeichnung, mechanischen Grenzen und den Zielverbindungsanforderungen.
